用途

在給排水處理工藝中，固、液分離技術及設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除，氣浮是有效的方法之一。

該設備廣泛應用于給排水處理工程。一，應用于以湖泊為水源的自來水廠除藻降濁；二，應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域；三，應用于污水中有用物質的回收，如：造紙、漿粕水中的纖維回收等領域。

特點

※有效水深較淺，為750~950mm。

※池內水力停留時間短(5~10min)。

※凈化量大，即表面負荷高。

※占地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備可以架空安裝，也可多層組合。

※安裝維修費用低，易于清掃。

※凈化程度高，藻類等懸浮物去除率達90%以上，濃縮后污泥濃度達35%。

※該裝置采用SFA型溶氣系統，它結構巧妙，溶氣效率高達90%以上，具備了其他溶氣裝置所不具備的抗堵塞能力。

構造及工作過程

氣浮分離技術是指空氣與水在一定的工作壓力下，使氣體更大限度地溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。

SF型淺層氣浮裝置，是一種快速氣浮系統，它在傳統氣浮理論的基礎上，又成功的運用了“淺層理論”和“零速原理”，通過精心設計，集絮凝、氣浮、撇渣、刮泥為一體，是一種水質凈化處理的設備。”

“SF型淺層氣浮裝置針對傳統氣浮池的不足之處，把它的原水進口和凈化水的出口設計為移動式，以縮短原水中氣泡上浮時間，也就是原水流向氣浮池的同時，池中布水管向原水流出的相反方向移動，使進入到池子中的原水基本上處于相對靜止的狀態，這樣水中的氣泡則沿著垂直方向浮向水面，浮起速度接近原水中固形物上浮速度(4~250px/min)，因此原水中的懸浮物能很快浮到水面上，而浮渣下的凈化水仍停留在原處，當凈化水集水管移到此處時，凈化水就能排到池外。為了使進、出水口能同步移動，該機設計成圓形，進、出口管安放在轉架上，使它圍繞著中心轉動，這種移動的布水方式產生“零速”。原水中的懸浮物從水中浮到表面的速度快，三分鐘原水就能達到凈化要求。

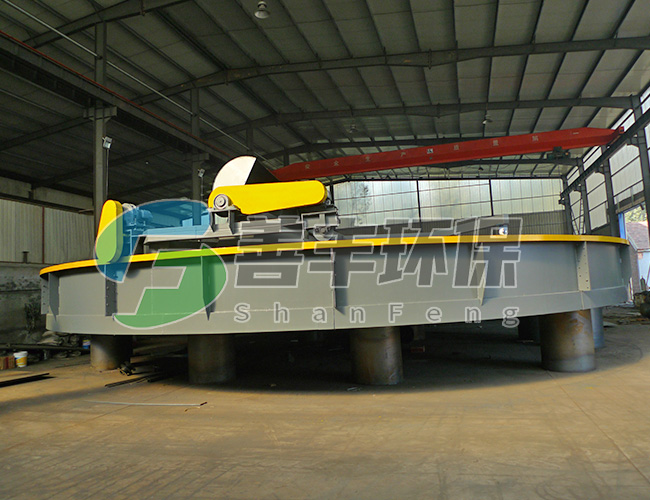

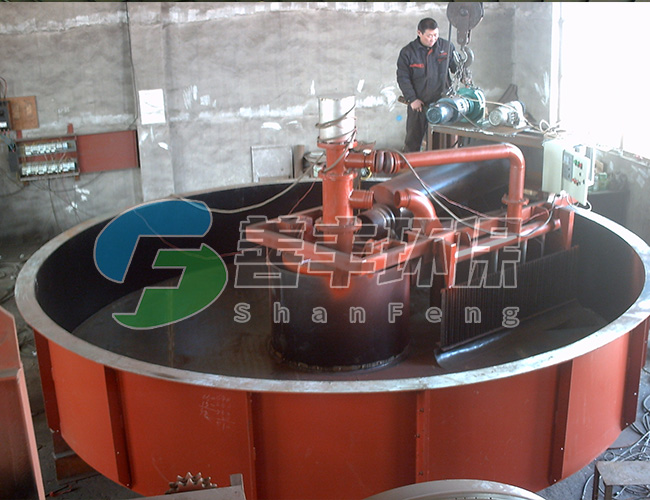

該設備整體呈圓柱形，結構緊湊，池子較淺。包含池體、螺旋布水機構、溶氣釋放機構、旋轉機架、集水機構，撇渣機構、溶氣系統、回流水管道及電控柜等部件。進水口，出水口和污泥的排出口均在設備的旋轉區域內，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到更好運行狀態。

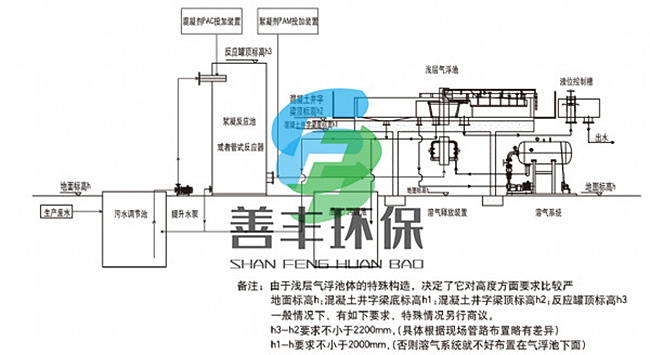

工藝流程圖
